Арина-3 импульсный рентгеновский аппарат

АРИНА-3 заметно похудела

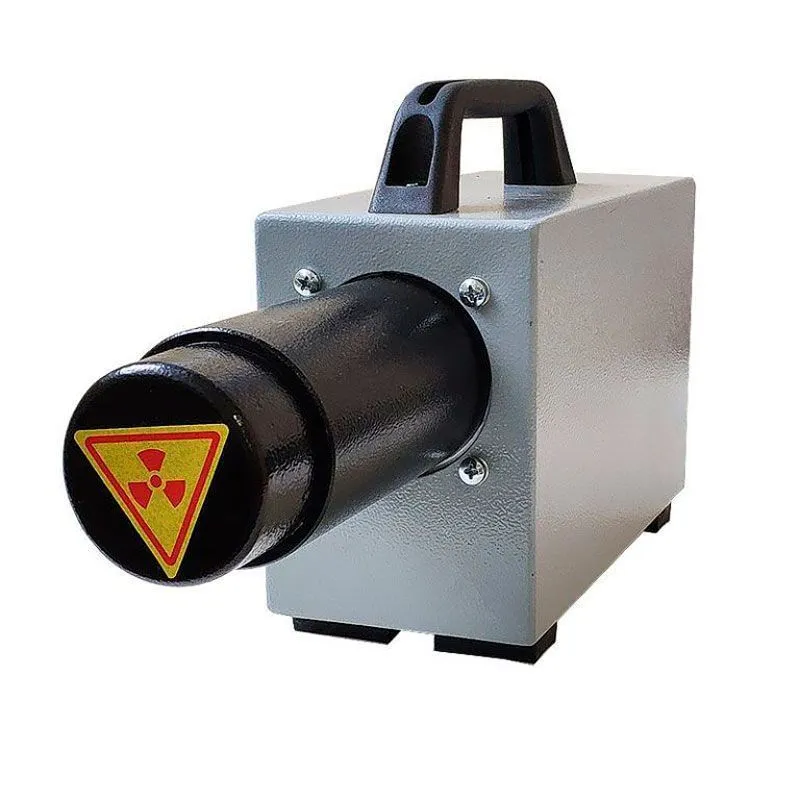

С октября 2016 года запущена в серийное производство новая модификация аппарата АРИНА-3. Ее отличает ставший заметно легче излучатель (меньше 5 кг.) и меньшие габариты излучателя. При этом все рентгенографические характеристики остались прежними.
Сегодня мы можем с уверенностью сказать, что АРИНА-3 – самый маленький и самый лёгкий импульсный рентгеновский аппарат с рабочим напряжением 180 кВ, способный просвечивать стальные изделия толщиной до 30 мм.

Назначение Арина-3

Рентгеновские аппараты АРИНА-3 предназначены для рентгенографического контроля качества сварных соединений магистральных газо- нефтепроводов.

Преимущества Арина-3

В отличие от выпускавшихся ранее моделей типа АРИНА-05, АРИНА-1, АРИНА-2-02 данный аппарат имеет в 2 раза большую мощность излучения, а, следовательно, более высокую производительность контроля, при меньших габаритах и весе.

Основным элементом импульсного излучателя является разрядник-обостритель , который преобразует микросекундный импульс высокого напряжения с выхода импульсного трансформатора в наносекундный импульс, подаваемый на электроды рентгеновской трубки. Под действием столь короткого импульса происходит разогрев, а затем взрыв части микроострий катода трубки. Образующееся вследствие этого облако плазмы является источником электронов, бомбардирующих анод трубки и вызывающих вспышку рентгеновского излучения.

В аппарате АРИНА-3 использован совершенно новый разрядник-обостритель разработки рязанского газоразрядного института, который имеет время коммутации менее 1 нсек. Благодаря этому обстоятельству аппарат АРИНА-3, не превосходя предыдущие аналоги по напряжению на трубке, имеет существенно более жесткое излучение, а следовательно, способен просвечивать большие толщины стали (например, по сравнению с аппаратом АРИНА-05-2М). В аппарате АРИНА-3 кроме того применен новый импульсный трансформатор, отличающийся более высоким КПД от трансформатора, используемого в аппарате АРИНА-05-2М, при этом габариты и вес АРИНА-3 не превосходят габариты и вес АРИНА-05-2М. На рисунке 2 представлена номограмма экспозиций аппарата АРИНА-3, из которой видно, что он способен просвечивать сталь толщиной 20 мм при использовании высококонтрастной пленки со свинцовой фольгой и до 50 мм при использовании высокочувствительной пленки в комбинации с флуоресцентными усиливающими экранами.

В аппарате используется острофокусная рентгеновская трубка ИМА5-320Д, обеспечивающая как панорамное, так и направленное просвечивание контролируемых изделий. Аппарат АРИНА-3, который имеет частоту следования рентгеновских импульсов порядка 6-8 Гц наиболее эффективно использовать на максимальных толщинах 30 + 50 мм. Просвечивание указанных толщин стали достигается при использовании высокочувствительной пленки, например, STRUCTURIX F8 в комбинации с флуоресцентными усиливающими экранами, например, RCF фирмы AGFA.

При использовании высококонтрастной пленки типа D5, D7 со свинцовой фольгой максимальная толщина просвечиваемой стали уменьшается примерно в 2 раза.
