Арион 600 - мобильный рентгеновский аппарат для работ по проведению неразрушающего контроля на промышленных объектах.
Назначение:
Переносной импульсный рентгеновский аппарат Арион-600 применяется там, где требуется производить просвечивание толщин до 110 мм * по стали. Номинальное напряжение анода трубки - 600 кВ. По характеристикам рабочего пучка рентгеновского излучения данный дефектоскоп превосходит все существующие приборы этого типа, выпускаемые в России. Предпосылкой для его создания послужила потребность некоторых отраслей промышленности в нестационарном рентгеновском источнике, который бы позволял проводить неразрушающий контроль качества сварки сосудов высокого давления и корпусов изделий с толстыми стенками в химическом производстве, атомной отрасли, обладая при этом достаточной мобильностью и малыми габаритами для возможности проведения рентгенографического контроля в труднодоступных местах и на объектах со сложной геометрией.
Бывают ситуации, когда необходим контроль объектов, двигающихся с большой скоростью в пространстве, среда которого не прозрачна в видимом спектре волн. К примеру, нужно произвести съёмку подвижных частей машин и механизмов закрытых кожухом, зафиксировать определённые стадии взрывной реакции, движения снаряда внутри ствола и пр. Конструкторском бюро "АРИОН", разработана система синхронизации для импульсных рентгеновских аппаратов. Данное решение открывает возможность использования Арион 600 специальными лабораториями научно-исследовательских институтов в качестве инструмента радиационного контроля физики быстропротекающих процессов. Прибор оборудуется системой синхронизации по техническому заданию от заказчика с указанием необходимых для типа проводимых исследований параметров (Получить детальную информацию можно в торговом отделе).
Арион-600 является нестационарным оборудованием, может работать от автономных источников электропитания, что актуально при проведении работ в полевых условиях.
* - максимальная толщина просвечивания обеспечивается применением высокочувствительных плёнок и усиливающих флуорометаллических экранов
Особенности:
В рентгеновском аппарате Арион 600 используется металлокерамическая импульсная трубка с ускоряющим напряжением 600 кВ и холодным катодом. Напряжение и ток на трубке не регулируются. Схема, управляющая работой трубки обеспечивает частоту следования импульсов высокого напряжения от 4 до 7 Гц, в зависимости от параметров питания оборудования. Для точного контроля дозы экспозиции применяется счётчик импульсов. Он имеет энергонезависимую память и служит также для определения степени износа прибора с момента ввода его в эксплуатацию.
Автоматика прибора обеспечивает оптимальный рабочий режим излучателя, при котором выдерживается пауза через каждые 500 импульсов длительностью 1,5 минуты. При этом максимальное устанавливаемое значение дозы экспозиции на пульте управления составляет 1500 импульсов. Если при просвечивании объекта контроля требуется большая доза экспозиции, возможно её проведение за несколько этапов подряд с повторным ручным запуском до общего значения 5000 импульсов. В целях рационального расходования ресурса рентгеновской трубки не рекомендуется превышать данное значение. Тем более, что логарифмическая зависимость выбора экспозиции от радиационной толщины материала, также указывает на бессмысленность продолжения просвечивания стенок с определённой толщиной без увеличения напряжения на аноде рентгеновской трубки.
Для безопасного проведения контроля персонал группы А (оператор) во время просвечивания должен располагаться на расстоянии не менее 45 метров от источника в противоположном направлении выходу излучения, в пределах конуса с углом раствора 120 градусов по оси.
Конструктивной особенностью прибора, является реализация в нем изоляции высоковольтных элементов. В большинстве аналогичных приборах, для изоляции используется трансформаторное масло, которое подвержено потере своих изолирующих свойств со временем. Арион 600, как и остальные дефектоскопы серии, используют в качестве диэлектрика газ. Использование газового изолятора выгодно тем, что его среда менее подвержена ухудшению диэлектрических свойств по мере эксплуатации. А в совокупности с другими техническими решениями ещё и позволяет применять аппараты при температурах окружающей среды до +50 °C, что актуально для жаркого летнего сезона, южных широт, горячего производства.
Для обеспечения высокого уровня защиты от пробоя и надёжного контакта при соединении прибора с пультом управления, применяются разъемы, имеющие многоуровневую изоляцию и фиксирующую гайку, а также высоковольтный кабель с защитой.
На сегодняшний день Арион 600 это, удобный, безопасный и надежный прибор, с рядом уникальных технических решений, позволяющий в минимальные сроки и с высоким качеством проводить работы на сложных технологических объектах.
Как указывалось выше, рентгеновский аппарат можно применять для контроля быстропротекающих процессов, что обусловлено подходящими для этого характеристиками импульса пучка излучения. Величина кратковременно приложенного между электродами рентгеновской трубки напряжения и ток, достигающий при этом значений в несколько тысяч ампер, приводят к появлению на её выходе наносекундного импульса жёсткого рентгеновского излучения высокой интенсивности. Сверхмалое время экспозиции с достаточной дозой позволяют получать на рентгенограмме чёткое изображение быстролетящей пули и других предметов, двигающихся с большой скоростью. Для согласования момента съёмки применяется система синхронизации (поставляется отдельно)
Особенности конструктивного исполнения рентгеновских аппаратов серии Арион 600:
Важнейшие компоненты устройства - вакуумная трубка и разрядник обостритель выпускаются на оборонном предприятии с системой тройной проверки качества (цех, ОТК и ПЗ).

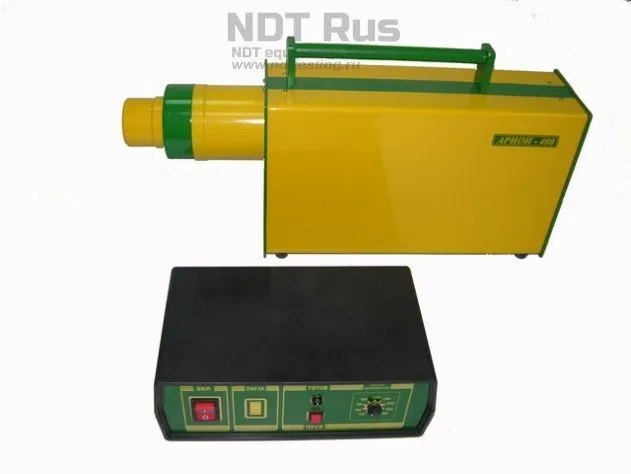

Металлокерамическая рентгеновская трубка, высоковольтный трансформатор с сопутствующими элементами размещены в герметичном блоке из нержавеющей стали, который заполнен диэлектрическим газом под давлением 2 МПа. Данный блок, вместе с первичным накопителем и коммутатором помещён во внешний корпус из алюминиевого сплава. Снаружи излучающий блок имеет транспортировочную ручку, высоковольтный разъем для кабельного соединения с пультом управления, защиту рентгеновской трубки от случайных механических повреждений.
Для транспортировки и хранения частей аппарата предусмотрен чемодан.
Для работы с аппаратами рекомендуется использовать высокочувствительную пленку AGFA F8 c металлофлюоресцентными экранами RCF-AGFA.
