Поверка дефектоскопа УД 21РТ

Тип оборудования: Дефектоскоп-регистратор ультразвуковой

Производитель: НПП Политест, Россия

Серия: УД

Модель: УД 21РТ

Описание: Ультразвуковой прибор для поиска дефектов в сварных швах, в металлах, пластмассах и других однородных материаллах.

Сертификаты на ультразвуковой дефектоскоп-регистратор УД 21Р:

• Сертификат Госстандарта Российской Федерации. Дефектоскоп УД 21РТ внесен в Государственный реестр средств измерений РФ.

Гарантия на ультразвуковой дефектоскоп-регистратор УД 21РТ: 12 месяцев.

Описание

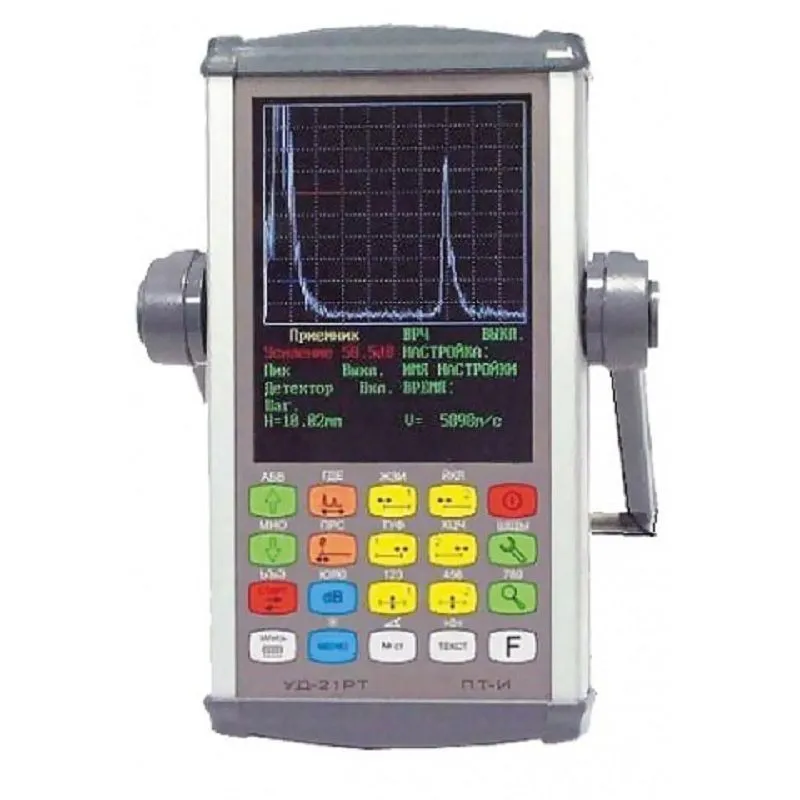

Дефектоскоп УД-21РТ "Классика" является модифицированной версией популярной модели ультразвуковых дефектоскопов УД-21Р, предназначенной для контроля сварных стыков полиэтиленовых и стальных трубопроводов, а также других конструкций цилиндрической формы.

Ультразвуковой дефектоскоп УД-21РТ эффективно выявляет различные несплавления, непровары и другие протяженные дефекты сварки, располагающиеся вдоль сварных швов, обнаруживает компактные нарушения типа шлаковых включений, пор, определяет их относительные размеры.

Наиболее эффективен при контроле сварных соединений и изделий с малыми толщинами, в том числе:

• технологических трубопроводов;
• трубопроводов поверхностей теплообмена;
• трубопроводов и оборудования систем газораспределения, теплотрасс;
•  скрытых участков трубопроводов в межэтажных перекрытиях, стенах, под хомутами.

При контроле на дисплей выводятся:

• осциллограммы (А-сканы) сигналов
• В-скан - изображение сечения изделия с одновременным измерением толщины
• С-скан - изображение сварного шва в плане (аналог рентгеновского снимка)

Дефектоскоп позволяет:

- вести контроль и толщинометрию в ручном и полуавтоматическом режимах;

- измерять координаты дефектов с их привязкой к изделию;

- сохранять режимы настройки;

- автоматически расшифровывать данные о качестве сварных швов, коррозионных повреждениях, толщине материала согласно заданным нормативам;

- автоматически составлять дефектограммы;

- автоматически контролировать акустический контакт;

- хранить и архивировать дефектограммы в памяти дефектоскопа и в компьютере;

Другие возможности:
клавиши «быстрого» доступа к режимам, временная регулировка чувствительности (ВРЧ), 2 строб-импульса; плавная регулировка развертки, режим «лупы времени»; цифровая индикация амплитуды сигналов, координат и размеров дефектов, измерение скорости ультразвуковых волн, автоматическая настройка толщиномера

В комплекте с РС ПЭП хордового типа с эластичным протектором дефектоскоп обеспечивает регистрацию дефектограмм при контроле сварных швов для следующих труб:

• Сталь: диаметр: 10...530 мм, толщина стенки: 2...9 мм
• Полиэтилен: 60...420 мм, 3...35 мм
