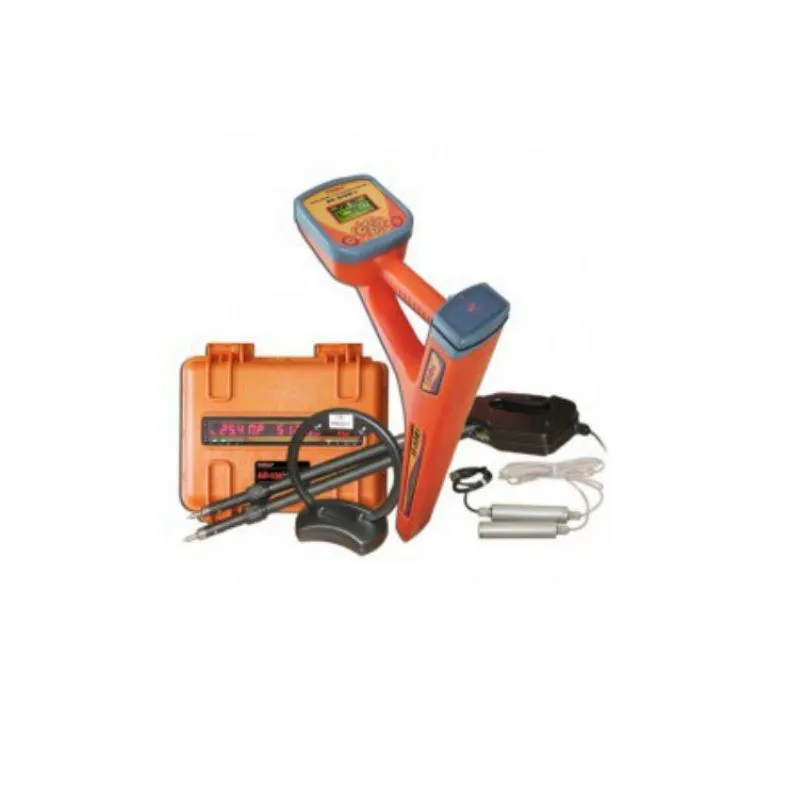

Кабелетрассоискатель "Атлет АГ-319СКИМ" (морозоустойчивый)

Рекомендуемые области применения

• Энергетика с протяженными коммуникациями
• Геодезия
• Электрические сети
• ЭХ предприятия
• Теплосети
• ЖКХ
• Строительство

Описание

Комплект включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект “Атлет АГ-319СКИМ” позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

Функции и решаемые задачи

• определение положения подземных коммуникаций в режиме «Трасса» и «График»;
• прямое цифровое измерение глубины их залегания на всех рабочих частотах;
• указание направления отклонения от оси коммуникации в режиме «Трасса»;
• измерение силы тока в коммуникации;
• поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
• поиск мест повреждения изоляции защитных покрытий газо-нефтепроводов с катодной защитой;
• одновременная работа со встроенными и внешними датчиками;
• функция «Выбор кабеля из пучка» при помощи индукционных клещей КИ-110 (дополнительная опция).

Особенности приемника "АП-019М"

• несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
• расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»;
• определение типа подземной коммуникации;
• полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов;
• встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора;
• большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки;
• одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ;
• поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов;
• подключение дополнительных внешних датчиков расширяет перечень решаемых задач;
• идентификация отдельных кабелей, функция «выбор кабеля из пучка» (с помощью дополнительных индукционных клещей КИ-110);
• корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов;
• возможность подключения внешнего аккумулятора Power Bank и работа при температуре менее -30°С, внешний аккумулятор прячется под одежду оператора;
• меню на двух языках (русский и английский).

Особенности генератора "АГ-120Т"

• автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
• мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
• автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
• встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
• высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
• высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
• многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
• возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
• автоматические выключения генерации при длительном простое.
